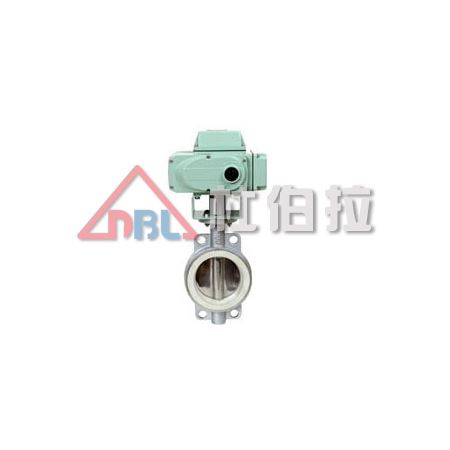

電動襯氟蝶閥產品概述
電動蝶閥中線型結構，由閥體、內襯里層（聚四氟乙烯或橡膠）和（不銹鋼閥板或鍍鉻鋼閥板）、閥軸組成，其介質流線型的結構設計近似于直線，調節性能好，密封結構為居中心線型密封，密封性能可靠達到雙向密封零泄漏，可以任意位置安裝。廣泛適用于氣體、液體、混濁液體、濃漿液或灰粉、懸浮顆粒類等介質
電動襯氟蝶閥產品特點
電動蝶閥操作力矩小，是所有閥類中操作力矩最小的一種，是自動化控制系統中儀表的執行單元，以AC220V、AC380V或DC24V電源電壓作動力，接受來自（DCS、PLC）系統或調節儀表、操作器等輸入的（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉。以角行程輸出的扭矩轉動閥軸0~90o，就能完成啟閉動作或調節動作。全電子式電動執行機構，采用機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單、控制精確、體積小、重量輕、流阻小、流量系數大，結構簡單、密封性能好。調節范圍大，通過輸入電流信號或電壓信號，將此轉變成與輸入信號相對應的位移，改變閥板的旋轉角度（0-90o任意角度），因此一定的輸入信號對應一定的轉角，實現比例動作，故有較好的調節控制流量等參數。

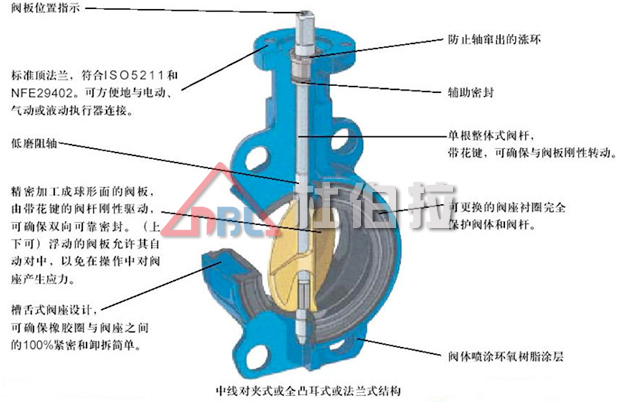

電動襯氟蝶閥產品結構
電動襯氟蝶閥執行機構主要性能技術參數
型 號 | 輸出力矩N.m | 動作時間S/90o | 功率 （W） | 型號 | 輸出力矩N.m | 動作時間S/90 | 功率（W） | 型號 | 輸出力矩N.m | 動作時間S/90 | 功率（W） |
HL-5 | 50 | 10/30 | 10W/F | 381RSA-02 | 20 | 8.5 | 50 | PSQ51 | 50 | 23 | 24.2 |
HL-10 | 100 | 15/30 | 23W/F | 381RSA-05 | 50 | 17 | PSQ66 | 65 | 32 | 24.2 | |
HL-20 | 200 | 10/15/30 | 40W/F | 381RSB-10 | 100 | 18 | 150 | PSQ76 | 75 | 60 | 25.3 |
HL-40 | 400 | 10/15/30 | 80W/F | 381RSB-20 | 200 | 36 | PSQ102 | 100 | 32 | 62.1 | |
HL-50 | 500 | 10/15/30 | 90W/F | 381RSC-30 | 300 | 24 | 220 | PSQ202 | 200 | 28 | 93.0 |
HL-100 | 1000 | 50 | 100W/F | 381RSC-50 | 500 | 42 | PSQ502 | 500 | 43 | 120 | |
HL-200 | 2000 | 100 | 100W/F | 381RSC-60 | 600 | 48 | PSQ702 | 700 | 43 | 120 | |
381RSD-100 | 1000 | 30 | 300 | PSQ1202 | 1200 | 31/37 | 500 | ||||
381RSD-150 | 1500 | 38 | PSQ2002 | 2000 | 93/112 | 500 | |||||
381RSD-200 | 2000 | 46 | |||||||||
(信號線用屏蔽線) 防護等級：IP65 帶曲柄手動操作 電源：AC220V/AC380V/DC24V
| (信號線用屏蔽線) 防護等級：IP55 隔爆標志：ExdⅡBT4 帶曲柄手動操作，隔爆（381RX）型性能同上 電源電壓：AC220V | (信號線用屏蔽線)防護等級：IP65 帶手輪操作 電源電壓：AC220V
| |||||||||
電動襯氟蝶閥主要零件材料及適用溫度
零件名稱 | 材料 |
閥體 | 鑄鐵、碳鋼（WCB）、不銹鋼（304、316） |
蝶板 | 球墨鑄鐵鍍鎳、不銹鋼（304、316） |
襯里材料 | 各種橡膠、聚四氟乙烯 |
閥桿 | 2Cr13、不銹鋼（304、316） |
填料 | 橡膠O型圈、四氟乙烯V型圈、柔性石墨 |
電動襯氟蝶閥襯里材料選用和適用溫度
材料品種 | 丁晴橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 氟橡膠 | 天然橡膠 | 氯丁橡膠 |
英語簡稱 | NBR | EPDM | PTFE | VITON | NR | CR |
型號代號 | XA或JA | XB或JB | F或XC、 | XE或JE | X1 | X或J |
耐最高溫度 | 93℃ | 150℃ | 232℃ | 204℃ | 85℃ | 82℃ |
耐最低溫度 | -40℃ | -40℃ | -268℃ | -23℃ | -20℃ | -40℃ |
適用工作溫度 | -20~+82℃ | -40~+125℃ | -30~+150℃ | -23~+150℃ | -20~+85℃ | 0~+80℃ |

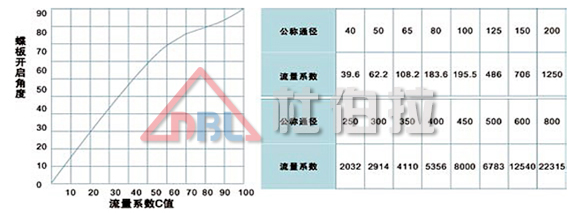

電動襯氟蝶閥流量特性圖表
電動襯氟蝶閥主要技術參數和性能指標
公稱通徑D（mm） | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | ||
公稱壓力PN（MPa） | 0.6、1.0、1.6 | |||||||||||||||||
流量特性 | 近似等百分比（參見典型曲線圖）、直線特性、 | |||||||||||||||||
閥板轉角（度） | 0°～至90°（可調） | |||||||||||||||||
允許泄漏量等級 | 軟密封：零泄露 硬密封：≤額定Cv×0.001% | 軟密封：VI微氣泡級，金屬密封≤額定CV×0.065% | ||||||||||||||||
執行器型號 | HL、3810R、PSQ HQ或QB型 | |||||||||||||||||
作用形式 | 開關型、智能調節型、（隔爆型） | |||||||||||||||||
電源電壓 | AC220V 50Hz或AC380V 50Hz | |||||||||||||||||
調節型 | 輸入信號 | DC4～20mA DC0～10mA 1-5V DC | ||||||||||||||||
輸出信號 | DC4～20mA DC0～10mA 1-5V DC | |||||||||||||||||
基本誤差 | ≤±2.5% | |||||||||||||||||
回 差 | ≤±2.5% | |||||||||||||||||
死 區 | ≤1% | |||||||||||||||||
可調節比 | 250:1 | |||||||||||||||||
開關型 | 電源電壓 | AC220V/AC380V/AC110V/DC24V | ||||||||||||||||
反饋信號 | 有源觸點信號、無源觸信號 | |||||||||||||||||
電動襯氟蝶閥應用規范
設計制造標準 | 法蘭尺寸標準 | 結構長度標準 | 檢驗試驗標準 |
GB/T12238-89 | JB/T79-94 HG20592 | GB12221-89 | GB/T13927-89 JB/T9092-99 |
MSS-SP-68 | ANSI B16.5 | ISO5752-13 | ZJB16006-90 |
JIS B2024 | JIS B2212~2215 | JIS B2002 | JIS B2003 |

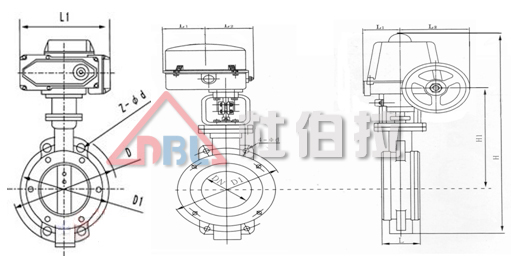

電動襯氟蝶閥主要連接連接尺寸表
公稱通徑(DN) | L | D1 | D | z-φd | H1 |
50 | 43 | 125 | 165 | 4-23 | 63 |
65 | 46 | 145 | 185 | 4-26.5 | 70 |
80 | 46 | 160 | 200 | 8-18 | 83 |
100 | 52 | 180 | 220 | 4-24.5 | 105 |
125 | 56 | 210 | 250 | 4-23 | 115 |
150 | 56 | 240 | 285 | 4-25 | 137 |
200 | 60 | 295 | 340 | 4-25/23 | 164 |
250 | 68 | 350/355 | 395 | 4-29 | 206 |
300 | 78 | 400/410 | 445 | 4-29 | 230 |
350 | 78 | 460/470 | 505 | 4-30 | 248 |
400 | 102 | 515/525 | 565 | 16-26/30 | 289 |
450 | 114 | 565/585 | 615 | 4-26/30 | 320 |
500 | 127 | 620/650 | 670 | 4-26/33 | 343 |
600 | 154 | 725/770 | 780 | 4-30/36 | 413 |
700 | 165 | 840 | 895 | 4-30 | 478 |
